01馳締式折板SSルーフk500
広い働き巾と底巾がかもす大型建物に見合う重量感あふれるダイナミックなデザインです。
施工が迅速、且つ安全です。
底巾が広いため足の踏み入れがよく安全性も高くなっています。
完璧な防水構造となっています。
雨水の侵入やガス漏れを起こさない二重ハゼ構造となっています。
カービング成型可能です。
半径35mR以上サザ波にてR調整を行います。
アーチ型成型時リブ成型はできません。
高度な断熱性を要求される建物に最適な屋根工法です。
断面図
断面図
設計参考仕様
素材  塗装鋼板
 ガルバリウム鋼板
 アルミメッキ鋼板
 カラーステンレス
板厚  (0.6)、0.8、1.0mm
原板巾  762mm
働き巾  500mm
最小L寸  2000mm
最小R  35m
断面性能
板厚 単位
重量
断面2次
モーメント
断面係数 たわみ ℓ/300時
の荷重
最大荷重
mm kg/m2 lx(cm4/m) Zx(cm3/m) Pℓ/300(kN) P max(kN)
正圧 負圧 正圧 負圧 正圧 負圧 正圧 負圧
(0.6) 7.48 341.9 201.5 33.5 22.1 10.98 (6.28) 14.71 6.39
0.8 9.88 525.1 323.6 51.5 35.6 16.87 (10.40) 25.35 10.96
1.0 12.26 628.9 445.7 61.7 49.1 20.20 (15.10) 34.37 17.09

※1kN=1000/9.80665kgf
匂配:3/100以上
※カラーステンレスの1.0mmは別途ご相談ください。
※板厚0.6mmは別途ご相談ください。
※断熱システム工法可能です。別途ご相談ください。

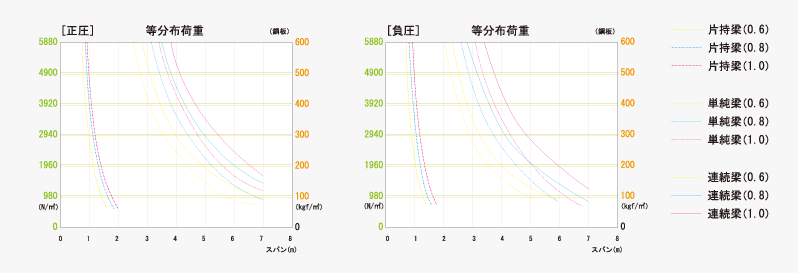

許容梁間
許容梁間
