01屋根材 嵌合式折板 SSルーフHK600
1.優れた性能
本体の左右両側の嵌合箇所に加え、中間山部にも強固な嵌合箇所があり、
風荷重に対して優れた耐力を発揮します。
ハゼ仕上げ後の空気層が毛細管現象を防ぎ、水密性を向上させます。
嵌合リブを設けたことにより曲げ剛性が向上しました。
2.優れた施工性
中間山部のハゼ仕上げが不要で、施工時間が短縮できます。
吊子を使用しないため、タイトフレームへの取り付けが容易です。
HKシリーズ独自のハゼ形状により、ハゼ仕上げが容易。
ハゼ仕上げ機も19kgと軽量です。
断面図
断面図
設計参考仕様
素材  塗装鋼板
 ガルバリウム鋼板
 アルミメッキ鋼板
板厚  0.5mm~0.8mm
原板巾  914mm
働き巾  600mm
最小L寸  2500mm
断面性能
板厚 単位重量
(ガルバリウム)
正圧 負圧
mm kg/m kg/m2 lx(cm4/m) Zx(cm3/m) lx(cm4/m) Zx(cm3/m)
0.5 3.77 6.28 101 22.5 61.2 12.6
0.6 4.49 7.48 116 25.5 98.9 20.8
0.8 5.92 9.87 155 35.7 126 25.9

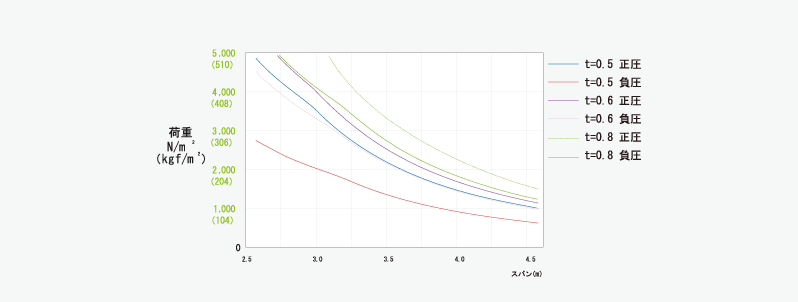

許容梁間
許容梁間
